Cijev API 5L X65 PSL2
API 5L X65 PSL2 cijev je cjevovod od ugljičnog čelika visoke -čvrstoće dizajniran za transport nafte i plina pod visokim-tlakom i teškim uvjetima rada, naširoko se koristi u nacionalnim energetskim magistralnim vodovima, offshore platformama i preko-projektima plinovoda.
Profesionalna isporuka API 5L X65 PSL2 čeličnih cijevi, visoke-čvrstoće i -otporne na koroziju, prikladne za-prijenos nafte i plina na velike udaljenosti!Kliknite da biste ostavili svoje specifikacije i odmah dobili točne ponude i tehnička rješenja!
Specifikacije cijevi API 5L X65 PSL2
| Artikal | Parametar |
|---|---|
| Standard | API 5L (ISO 3183) |
| Razred | X65 (L450) |
| Razina specifikacije proizvoda | PSL2 |
| Proces proizvodnje | Bešavno (SMLS), uzdužno elektrolučno zavareno (LSAW), spiralno elektrolučno zavareno (SSAW), elektrootporno zavareno (ERW) |
| Raspon vanjskog promjera | 1" – 48" (21,3 mm – 1219 mm) |
| Raspon debljine stijenke | SCH 20, SCH 40, STD, XS, SCH 80, SCH 160, XXS, itd. |
| Duljina | Obično fiksna duljina (6 m, 12 m) ili prilagođena po narudžbi |
| Mogućnosti premazivanja | 3LPE (tro-slojni polietilen), FBE (fuzijski-vezani epoksi), 3LPP, itd. |
| Zahtjevi za certifikaciju | API 5L monogram, pregled-treće strane (SGS/BV), usklađenost s NACE MR0175 |
Kemijski sastav API 5L X65 PSL2 HIC cjevovoda
| Element | Maks. sadržaj (tež.%) |
|---|---|
| Ugljik (C) | Manje od ili jednako 0,26 (zavareno) / Manje od ili jednako 0,28 (bešavno) |
| mangan (Mn) | Manje od ili jednako 1,45 (zavareno) / Manje od ili jednako 1,40 (bešavno) |
| fosfor (P) | Manje od ili jednako 0,03 |
| Sumpor (S) | Manje od ili jednako 0,03 |
| Vanadij (V) | Manje ili jednako 0,10 |
| Niobij (Nb) | Manje od ili jednako 0,05 |
| Titan (Ti) | Manje od ili jednako 0,04 |
| Bakar (Cu) | Manje ili jednako 0,50 |
| Nikal (Ni) | Manje od ili jednako 1,00 |
| Krom (Cr) | Manje od ili jednako 0,55 |
| Molibden (Mo) | Manje ili jednako 0,80 |
| Bor (B) | Manje od ili jednako 0,001 (rezidualno) |
Mehanička svojstva API 5L X65 PSL2 cijevi za naftu i plin
| Vlasništvo | Zahtjev |
|---|---|
| Minimalna granica tečenja (Rt₀.₅) | 450 MPa (65,300 psi) |
| Minimalna vlačna čvrstoća (Rm) | 535 MPa (77,600 psi) |
| Omjer rastezanja-i-vlačnosti (Rt₀.₅/Rm) | Manje ili jednako 0,93 |
| Istezanje (A₅₀mm) | Veći ili jednak 18% |
| Charpy V-notch Impact Energy (CVN) | Prosjek Veći ili jednak 80J na -20 stupnjeva, pojedinačni Veći ili jednak 60J |
| Ekvivalent ugljika (Ceq) | Manje od ili jednako 0,45% (osigurava zavarljivost) |
API 5L X65 PSL2 Raspored cjevovoda za naftu i plin (uobičajene debljine stijenki)
| NPS (in) | OD (mm) | SCH 40 (WT mm) | SCH 80 (WT mm) | XXS (WT mm) |
|---|---|---|---|---|
| 2 | 60.3 | 3.91 | 5.54 | 7.47 |
| 6 | 168.3 | 7.11 | 10.97 | 14.30 |
| 12 | 323.9 | 9.53 | 12.70 | 18.26 |
| 24 | 609.6 | 11.91 | 15.88 | 22.23 |
| 48 | 1219.2 | 12.70 | 16.66 | 22.23 |
API 5L X65 PSL2 Nazivni tlak cijevi za prijenos nafte i plina
| NPS | OD (mm) | WT (mm) | Dizajnirani tlak (MPa) @ X65 |
|---|---|---|---|
| 6 | 168.3 | 7.11 | ~12,5 MPa |
| 12 | 323.9 | 9.53 | ~9,8 MPa |
| 24 | 609.6 | 11.91 | ~6,2 MPa |
API 5L X65 PSL2 Gustoća cijevi
Gustoća: 7,85 g/cm³ (standardna gustoća ugljičnog čelika)
Formula težine po metru: W=0.02466×(D−t)×t
Gdje je: W=težina u kg/m, D=vanjski promjer (mm), t=debljina stijenke (mm)
Proizvodni procesi API 5L X65 PSL2 cjevovodnih cijevi visoke izdašnosti
Priprema sirovina
Koriste se visoko{0}}kvalitetne gredice ili čelične ploče, proizvedene putem elektrolučne peći ili konvertorske proizvodnje čelika, nakon čega slijedi sekundarna rafinacija (LF+VD) kako bi se osigurala čistoća.
Proces oblikovanja
Bešavna cijev: Oblikovan bušenjem i vrućim/hladnim valjanjem
Zavarena cijev: Proizvedeno korištenjem LSAW, SSAW ili ERW tehnika
Toplinska obrada
PSL2 zahtijeva normaliziranje ili kaljenje i temperiranje za pročišćavanje strukture zrna i povećanje žilavosti.
Ne{0}}ispitivanje bez razaranja (NDT)
100% ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT) za nedostatke zavara i tijela.
Završna inspekcija
Uključuje testove rastezanja, udara, spljoštenja, širenja i hidrostatičke testove kako bi se zadovoljili svi tehnički zahtjevi PSL2.
Uvjeti isporuke API 5L X65 PSL2 cijevi od ugljičnog čelika
| Artikal | Opis |
|---|---|
| Stanje površine | Čist, bez kamenca, ulja i nečistoća |
| Kraj liječenja | Ukošeni i zaobljeni rubovi prema standardima API 5L |
| Pakiranje | U paketu i osiguran, postavljene završne kape, zaštita od vlage i udaraca |
| Označavanje | Svaka cijev označena je razredom, dimenzijama, standardom, brojem serije, nazivom proizvođača i API logotipom |
| Dokumentacija | Izvješće o ispitivanju materijala (MTR), NACE potvrda o usklađenosti, -izvješće o inspekciji treće strane (npr. SGS) dostavljeno |
API Line ispitivanje i inspekcija cijevi

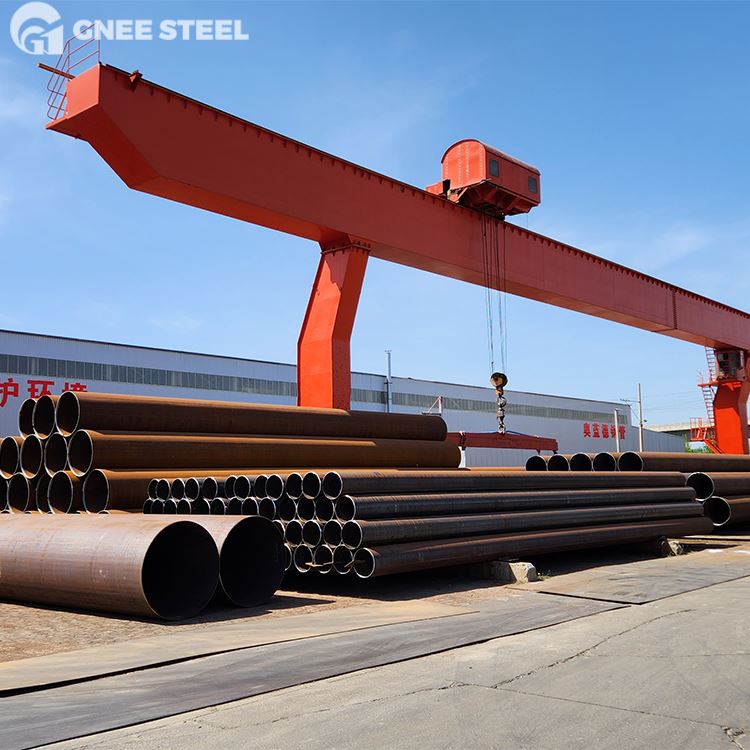

API 5L tvornica cjevovoda
API 5L X65 PSL2 pakiranje i otprema cijevi za ulje
FAQ
Što je PSL2 u API 5L?
PSL2 (Product Specification Level 2) je viša razina kvalitete za cjevovodne cijevi u standardu API 5L. U usporedbi s PSL1, ima strože propise o kemijskom sastavu, mehaničkim svojstvima, ne-destruktivnim ispitivanjima i kontroli kvalitete te je prikladan za teške radne uvjete kao što su visoki tlak, niska temperatura, kiseli rad ili offshore.
Koja je razlika između API 5L PSL 1 i PSL2?
PSL1, kao specifikacija osnovne razine, pruža samo osnovne zahtjeve za kemijski sastav i mehanička svojstva čelika za cjevovode. Usvaja ne-destruktivno testiranje uzorkovanja i ima niske zahtjeve za kvalitetom dokumenata, što ga čini prikladnim za opće scenarije prijevoza; Kao -specifikacija visoke razine, PSL2 sveobuhvatno jača performanse zavarivanja, otpornost na pukotine, nisko-temperaturnu žilavost i strukturni integritet čelika za cjevovode strogim ograničavanjem sadržaja štetnih elemenata, kontroliranjem ekvivalenta ugljika, postavljanjem maksimalne granice tečenja i omjera tečenja, obaveznim ispitivanjem udarom pri niskim-temperaturama, ultrazvučnim i radiografsko ispitivanje svake cijevi i zahtijevanje kompletnog sustava dokumenata sljedivosti. Osmišljen je posebno za visoke-tlakove, niske-temperature,-sadrže sumpor i druga oštra okruženja i visoko{11}}rizične projekte.
