Čepovi za bešavne čelične cijevi ASTM A403 WP316
Proizvodi s poklopcima za cijevi od nehrđajućeg čelika naširoko se koriste u naftnoj, kemijskoj, farmaceutskoj, prehrambenoj, elektranskoj, brodskoj, tkalačkoj, papirnoj, keramičkoj i drugim industrijama cjevovodnog inženjeringa, posebno u industriji tinte, boje, tiskanju, kemijskim strojevima i drugim poduzećima. širok raspon potreba.
| Materijal: | WP304 / 316 / 317 / 310S / 321 | Pakiranje: | Drvena kutija, paleta |
|---|---|---|---|
| Obrada površina: | Tretman otopinom, poliranje, dekapiranje kiselinom | Glavni kod: | Krug |
| Standardno: | DIN,ANSI,ASTM,ASME | Ime proizvoda: | ASME B 16.9 završeci cijevi od nehrđajućeg čelika WP316L sučeono zavareni od 4 inča |
ASTM A403 WP316 Kemijski sastav
| C | Mn | Si | P | S | Ni | Kr | Mo |
|---|---|---|---|---|---|---|---|
| 0.035 | 2 | 1 | 0.04 | 0.03 | 10-16 | 18-20 | 2-3 |
ASTM A403 WP316 Mehanička svojstva
| Vlačna čvrstoća | Čvrstoća popuštanja | Elongacija |
|---|---|---|
| 515 (Mpa) | 205 (Mpa) | 35 (%) |
Dimenzija za BW kap
| Nazivna veličina |
Vanjski promjer na kosini (mm) |
Duljina (mm) |
Ograničenje debljine stijenke za duljinu E (mm) |
||
| DN | NPS | O.D. | E | E1 | |
|
15 |
1/2 | 21.3 | 25 | 25 | 4.57 |
| 20 | 3/4 | 26.7 | 25 | 25 | 3.81 |
| 25 | 1 | 33.4 | 38 | 38 | 4.57 |
| 32 | 1 1/4 | 42.2 | 38 | 38 | 4.83 |
| 40 | 1 1/2 | 48.3 | 38 | 38 | 5.08 |
| 50 | 2 | 60.3 | 38 | 44 | 5.59 |
| 65 | 2 1/2 | 73.0 | 38 | 51 | 7.11 |
| 80 | 3 | 88.9 | 51 | 64 | 7.62 |
| 90 | 3 1/2 | 101.6 | 64 | 76 | 8.13 |
| 100 | 4 | 114.3 | 64 | 76 | 8.64 |
| 125 | 5 | 141.3 | 76 | 89 | 9.65 |
| 150 | 6 | 168.3 | 89 | 102 | 10.92 |
| 200 | 8 | 219.1 | 102 | 127 | 12.7 |
| 250 | 10 | 273.0 | 127 | 152 | 12.7 |
| 300 | 12 | 323.8 | 152 | 178 | 12.7 |
| 350 | 14 | 355.6 | 165 | 191 | 12.7 |
| 400 | 16 | 406.4 | 178 | 203 | 12.7 |
| 450 | 18 | 457.0 | 203 | 229 | 12.7 |
| 500 | 20 | 508.0 | 229 | 254 | 12.7 |
| 550 | 22 | 559.0 | 254 | 254 | 12.7 |
| 600 | 24 | 610.0 | 267 | 305 | 12.7 |
| 650 | 26 | 660.0 | 267 | ... | ... |
| 700 | 28 | 711.0 | 267 | ... | ... |
| 750 | 30 | 762.0 | 267 | ... | ... |
| 800 | 32 | 813.0 | 267 | ... | ... |
| 850 | 34 | 864.0 | 267 | ... | ... |
| 900 | 36 | 914.0 | 267 | ... | ... |
| 950 | 38 | 965.0 | 305 | ... | ... |
| 1000 | 40 | 1016.0 | 305 | ... | ... |
| 1050 | 42 | 1067.0 | 305 | ... | ... |
| 1100 | 44 | 1118.0 | 343 | ... | ... |
| 1150 | 46 | 1168.0 | 343 | ... | ... |
| 1200 | 48 | 1219.0 | 343 | ... | ... |
| OPĆA NAPOMENA: Oblik ovih čepova mora biti elipsoidan i mora odgovarati zahtjevima danim u ASME Kodeksu za kotlove i tlačne posude. BILJEŠKE: (1) Duljina E primjenjuje se na debljinu koja ne prelazi onu danu u stupcu "Ograničenje debljine stijenke za duljinu, E." (2) Duljina E1vrijedi za debljinu veću od one navedene u stupcu "Ograničenje debljine stijenke za duljinu, E" za NPS 24 i manje. Za NPS 26 i veće, duljina E1biti dogovorom između proizvođača i kupca |
|||||

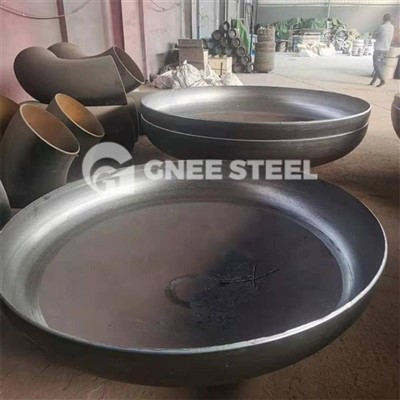

Poklopci za cijevi od nehrđajućeg čelika A403
