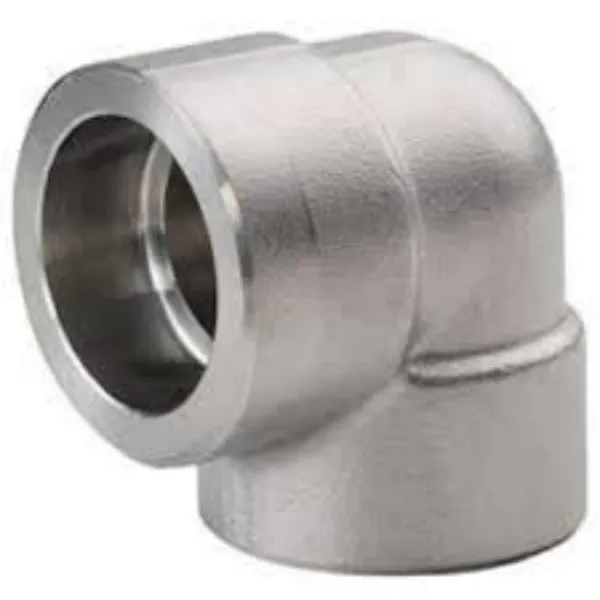

Zavareno koljeno
ASME B16.11 kovano zavareno koljeno dostupno je u 90 stupnjeva i 45 stupnjeva koje se koristilo za spajanje ASME cijevi na armature ili ventile zavarivanjem ugaonim brtvljenjem. Težina je mala zbog malih dimenzija. I ima niz značajki kao što su pouzdanost, trajnost i preciznost dimenzija. Postoje 3 stupnja tlaka klase 3000, 6000 i 9000.
Koljeno klase 3000: za korištenje s čeličnom cijevi Sch 80.
Koljeno klase 6000: za usklađivanje s čeličnom cijevi Sch 160.
Koljeno klase 9000: za spajanje s čeličnom cijevi Sch XXS
Socket Weld Fittings je obitelj visokotlačnih fitinga koji se koriste samo u kombinaciji s ANSI cijevima i dostupni su u istom rasponu veličina.
Iako postoje neke sličnosti između oblika dvaju zavara, no zavareni spoj se još uvijek smatra različitim od kutnog zavara.
Specifikacija zavarenih priključaka ASME B16.11
| Oblik | Ravni i redukcijski spojevi |
| Raspon veličina | 1/8" - 4" / DN6 - DN100 |
| Nazivni tlak | Klasa 3000 lbs, 6000 lbs, 9000 lbs |
| Standard | ASME B16.11, BS3799 |
| Ugljični čelik | ASTM A105/A105N, ASTM A350 LF2/LF3, A694 F42/46/56/60/65 |
| Legirani čelik | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Nehrđajući čelik | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Označavanje i pregled pocinčanog zavarenog koljena
Paket zavarenih koljenastih spojnica
Spakirajte sve SW koljena u kartone.
Zalijepite naljepnicu na sve kutije.
Stavite kartone u drvenu kutiju.
Označite otpremu na drvenoj kutiji.
ASME B16.11 Dimenzije zavarenog koljena
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | min | ave | min | ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Ravnomjerna debljina oko provrta utičnice ne smije biti manja od prosječne vrijednosti, debljina na djelomičnim područjima može biti min. jedan.
2) Uzimajući u obzir toleranciju vanjskog promjera cijevi, promjeri nekog provrta naglavka mogu biti malo veći od onih navedenih u B16.11.
3) Ako veličine spojnih cijevi nisu usklađene s onima navedenima u ovom katalogu, veličine spojnih cijevi moraju biti navedene u kupovnoj specifikaciji.
4) Kada se fitinzi reduciraju, veličine strukture moraju biti iste kao i one ravnih fitinga, a BJD će se strojno obrađivati prema odgovarajućim redukcijskim krajevima.
5) Okov se također može proizvesti kao mješoviti spojevi SW i THRD.
