Tablica za usporedbu veličina čeličnih cijevi

• Općenito govoreći, promjer cijevi može se podijeliti na vanjski promjer, unutarnji promjer i nazivni promjer.

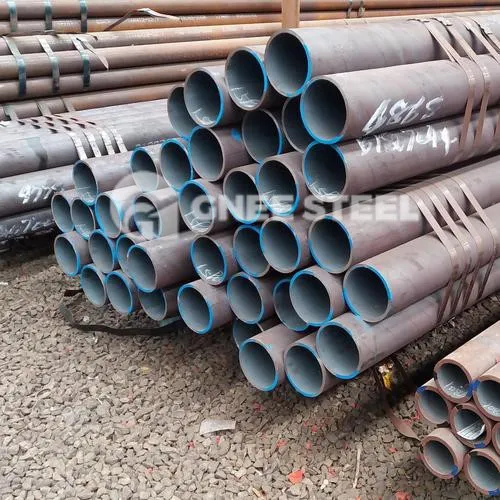

1. Vanjski promjer bešavne čelične cijevi predstavljen je slovom D, nakon kojeg slijedi veličina vanjskog promjera i debljina stijenke. Na primjer, bešavna čelična cijev s vanjskim promjerom od 108 mm i debljinom stijenke od 5 mm predstavljena je s D108*5.

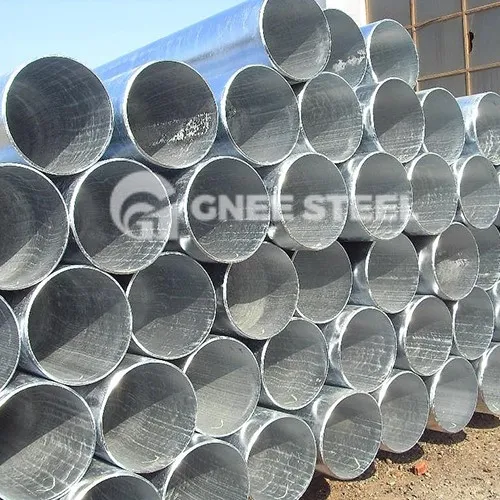

2. Pocinčane čelične cijevi su predstavljene DN.

3. Nazivni promjer mora se koristiti u projektnim crtežima. Svrha je odrediti konstrukcijske dimenzije cijevi, cijevnih spojeva, ventila, prirubnica, brtvi itd. na temelju nazivnog promjera. Nazivne dimenzije su prikazane s DN. Ako se vanjski promjer koristi u projektnim nacrtima, potrebno je izraditi i usporednu tablicu specifikacija cjevovoda za označavanje nazivnog promjera i debljine stijenke određenog cjevovoda.

• Iako postoje mnogi standardni sustavi koji se primjenjuju u raznim zemljama diljem svijeta, oni se mogu grubo podijeliti u dvije kategorije, naime serije velikog vanjskog promjera i serije malog vanjskog promjera. Serije velikog vanjskog promjera: (DN---nominalni promjer.￠---vanjski promjer)

DN15---Φ22 mm.
DN20---Φ27 mm.
DN25---Φ34 mm.
DN32---Φ42 mm.
DN40---Φ48 mm.
DN50---Φ60 mm.
DN65---Φ76(73)mm.
DN80---Φ89 mm.
DN100---Φ114 mm.
DN125---Φ140 mm.
DN150---Φ168 mm.
DN200---Φ219 mm.
DN250---Φ273 mm.
DN300---Φ324 mm.
DN350---Φ360 mm.
DN400---Φ406 mm.
DN450---Φ457 mm.
DN500---Φ508 mm.
DN600---Φ610 mm.
Ø serije malog vanjskog promjera:
DN15---Φ18 mm.
DN20---Φ25 mm.
DN25---Φ32 mm.
DN32---Φ38 mm.
DN40---Φ45 mm.
DN50---Φ￠57 mm.
DN65---Φ73 mm.
DN80---Φ89 mm.
DN100---Φ108 mm.
DN125---Φ133 mm.
DN150---Φ159 mm.
DN200---Φ219 mm.
DN250---Φ273 mm.
DN300---Φ325 mm.
DN350---Φ377 mm.
DN400---Φ426 mm.
DN450---Φ480 mm.
DN500---Φ530 mm.
DN600---Φ630 mm.
