Križ s navojem

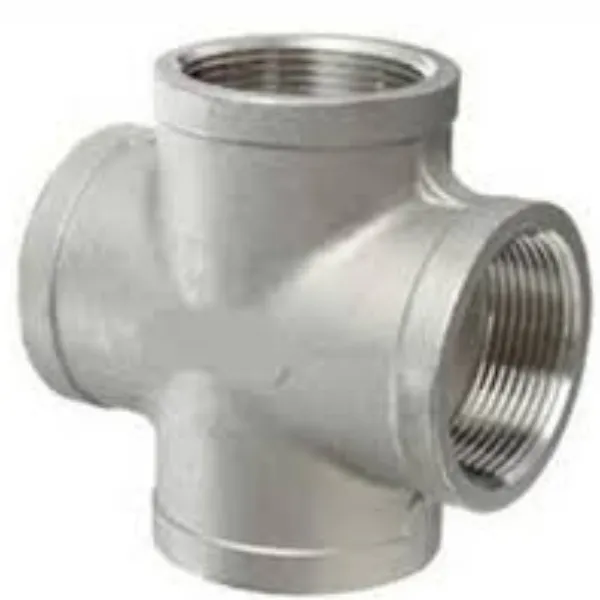

ANSI/ASME B16.11 spojnice s poprečnim cijevima s navojem koriste se u okviru gdje se četiri cijevi spajaju, dizajnirane su za upotrebu u aplikacijama za rad na visokim temperaturama. Sastoji se od četiri ženska navoja koja su spajala cijevi s muškim navojem. Postoje 3 uobičajeno korištena materijala, ugljični čelik, legirani čelik i nehrđajući čelik, kako bi zadovoljili snagu, otpornost na koroziju i vodljivost prema vašim potrebama.
Dimenzija i specifikacija križnog navoja dizajnirana je kao standard ASME B16.11, može biti jednaka ili redcuing.
ANSI/ASME B 16.11 spojnice s navojem dolaze u različitim veličinama i oblicima i mogu pružiti učinkovito brtvljenje za cijevi za transport tekućina, plina i pare. Uvrću se na cijev pomoću različitih spojeva s muškim i ženskim navojem, uključujući NPT ili BSP. Prednosti su jednostavna ugradnja i dobra zaštita od curenja.
Specifikacija ANSI B16.11 fitinga za križne cijevi s navojem
| Oblik | Jednaka i reducirajuća poprečna majica |
| Vrsta niti | NPT, PT, BSPP, BSPT, PF |
| Raspon veličina | 1/8" - 4" / DN6 - DN100 |
| Nazivni tlak | Klasa 2000 lbs, 3000 lbs, 6000 lbs |
| Standard | ASME B16.11, BS3799 |
| Ugljični čelik | ASTM A105/A105N,A350 LF2/LF3,A694 F42/46/56/60/65 |
| Legirani čelik | ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 / 22 |
| Nehrđajući čelik | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L, F321 |
| Duplex nehrđajući čelik | ASTM A182 F51, F53, F44 |
ASME B16.11 Mjere kovanog poprečnog T-kraka s navojem
| DN | NPS | A | H | ||||
| 2000 LB | 3000 LB | 6000 LB | 2000 LB | 3000 LB | 6000 LB | ||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 |
| 8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 |
| 10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 |
| 15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 |
| 25 | 1 | 38 | 44 | 51 | 56 | 62 | 75 |
| 32 | 1 1/4 | 44 | 51 | 60 | 56 | 62 | 75 |
| 40 | 1 1/2 | 51 | 60 | 64 | 62 | 75 | 84 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 |
| 65 | 2 1/2 | 76 | 83 | 95 | 92 | 102 | 121 |
| 80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 |
Tablica težine kovanog čelika ANSI B16.11 s križnim navojem u kg
| DN | NPS | 2000 | 3000 | 6000 |
| 6 | 1/8 | 0.16 | 0.26 | 0.42 |
| 8 | 1/4 | 0.18 | 0.28 | 0.68 |
| 10 | 3/8 | 0.20 | 0.48 | 0.79 |
| 15 | 1/2 | 0.42 | 0.70 | 1.38 |
| 20 | 3/4 | 0.54 | 1.08 | 2.16 |
| 25 | 1 | 0.79 | 1.75 | 2.70 |
| 32 | 1-1/4 | 1.20 | 2.28 | 4.74 |
| 40 | 1-1/2 | 1.68 | 4.08 | 5.85 |
| 50 | 2 | 2.64 | 4.66 | 10.7 |
| 65 | 2-1/2 | 5.05 | 8.64 | 15.4 |
| 80 | 3 | 7.38 | 12.8 | 26.5 |
| 100 | 4 | 17.6 | 21.5 | 35.4 |
