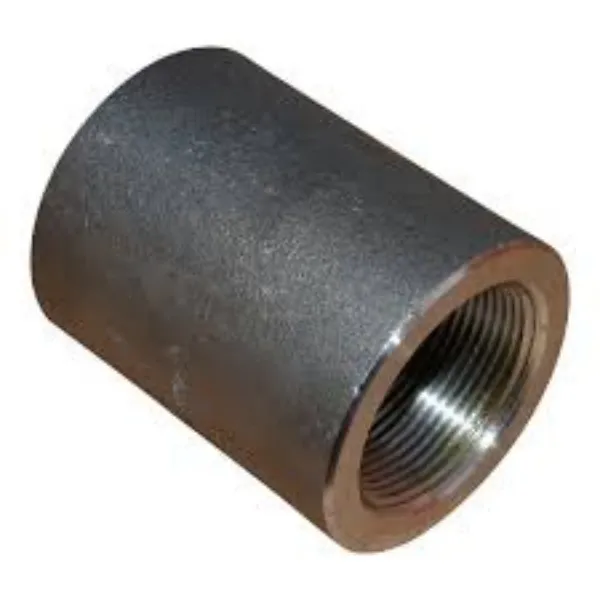

Navojna spojnica
ASME B16.11 spojnica s navojem kratki je komad cijevi s unutarnjim vijkom u NPT ili BSP na oba kraja ili na jednom kraju. Navojna spojka klase 3000 ima različite dimenzije, tablicu veličina i težine. Dolazi u različitim veličinama od 1/8 inča do 4 inča, a duljina se može prilagoditi. Dok su oblici spojnice puni i polu ili ravni i redukcijski. ANSI/ASME B16.11 spojnica je često korišteni pribor u navojnim spojevima cijevi za industrijske spojeve cijevi. Uvrću se na cijev pomoću spojeva s muškim i ženskim navojem uključujući NPT ili BSP.
BSP znači "britanska standardna cijev" i može se dalje podijeliti na BSPT (konusnu) i BSPP (paralelnu). Konci u ovom slučaju imaju kut od 55 stupnjeva.
NPT je kratica za "National Pipe Tapered" koja je pokrivena specifikacijom ASME B1.20.1 i temelji se na bočnim kutovima navoja od 60 stupnjeva.
Inspekcija ASTM A182 navojne spojke klase 3000
QA/QC će provjeriti vanjski promjer, unutarnji promjer, duljinu, navoj i PMI za ASTM A182 navojne spojnice.
Tablica veličina spojnice s navojem i standard
| Raspon veličina | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1-1/2", 2", 2-1/2", 3", 4" |
| Nazivni tlak | Klasa 3000, 6000, 3M, 6M, 3000LBS, 6000LBS |
| Standard | ASME B16.11, BS3799, EN 10241, ASTM A105, ASTM A182, ASTM A350 |
Paket navojne spojnice A105
ASTM A105 navojna spojka bit će pakirana u kartonske kutije i drvenu kutiju ako je veličina manja od 2". Dok je veličina 2" ili veća, stavit ćemo ih izravno u drvenu kutiju.
ASME B16.11 Dimenzije navojne spojke
| Nazivna veličina | Od kraja do kraja | Vanjski promjer | Duljina niti | |||
| DN | NPS | W | D | L 5 min | L 2 min | |
| 3000 & 6000 | 3000 | 6000 | ||||
| 6 | 1/8 | 32 | 16 | 22 | 6.4 | 6.7 |
| 8 | 1/4 | 35 | 19 | 25 | 8.1 | 10.2 |
| 10 | 3/8 | 38 | 22 | 32 | 9.1 | 10.4 |
| 15 | 1/2 | 48 | 28 | 38 | 10.9 | 13.6 |
| 20 | 3/4 | 51 | 35 | 44 | 12.7 | 13.9 |
| 25 | 1 | 60 | 44 | 57 | 14.7 | 17.3 |
| 32 | 11/4 | 67 | 57 | 64 | 17.0 | 18.0 |
| 40 | 11/2 | 79 | 64 | 76 | 17.8 | 18.4 |
| 50 | 2 | 86 | 76 | 92 | 19.0 | 19.2 |
| 65 | 21/2 | 92 | 92 | 108 | 23.6 | 28.9 |
| 80 | 3 | 108 | 108 | 127 | 25.9 | 30.5 |
| 100 | 4 | 121 | 140 | 159 | 27.7 | 33.0 |
