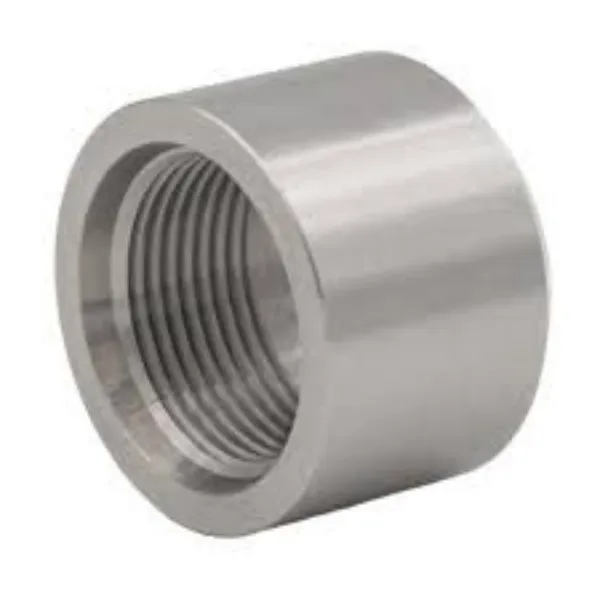

Kapa s navojem
ANSI/ASME B16.11 kapica s navojem pričvršćena je na kraj cjevovoda, ima istu funkciju kao čepovi. Razlika je u muškom/ženskom navoju te težini i dimenzijama. Po obliku je slična slijepoj ploči, ali se slijepa ploča može pomicati i uklanjati, dok se poklopac cijevi ne može ukloniti.
Kovane završne kapice s navojem općenito su u skladu s materijalom ASTM A105 / A182 i dimenzijama ASME / ANSI B16.11. Koriste se za zaštitu krajeva cijevi u različitim oblicima. U usporedbi s koljenom s navojem, T-komadom s navojem i spojnicom s navojem, ne koristi se previše za njegovu funkciju.
Naša kapica s navojem od ugljičnog čelika i nehrđajućeg čelika naširoko se koristi u industrijama kao što je navedeno u nastavku. Ima dobru otpornost na koroziju, vlačnu čvrstoću i čvrstoću tečenja.
Bolier
Brodogradnja
Električna industrija
Kemijska industrija
Industrije za preradu plina
Prehrambena industrija
Industrije za proizvodnju električne energije
Industrija nafte i prirodnog plina
Čepovi s navojem
Za ASME B16.11 poklopac i čep s navojem imaju istu funkciju. Razlika je u vrsti navoja, ženskom i muškom. Poklopac ANSI B16.11 koristi se za spajanje kraja cijevi u vanjskom navoju, dok se čep usklađuje s krajem cijevi u unutarnjem navoju.
Specifikacija poklopaca s navojem za cijevi
| Veličina | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4" |
| Pritisak | Klasa 3000, 6000, 3M, 6M |
| Standard | ASME B16.11, BS3799 |
| Materijal | Ugljični čelik, legirani čelik, nehrđajući čelik, dupleks i super dupleks čelik. |
ASME B16.11 Dimenzije priključka poklopca s navojem
| Nazivna veličina | Od kraja do kraja | Vanjski promjer | Završni zid | Duljina niti | |||||
| DN | NPS | P | D | Gmin | L 5 min | L 2 min | |||
| 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
| 6 | 1/8 | 19 | - | 16 | 22 | 4.8 | - | 6.4 | 6.7 |
| 8 | 1/4 | 25 | 27 | 19 | 25 | 4.8 | 6.4 | 8.1 | 10.2 |
| 10 | 3/8 | 25 | 27 | 22 | 32 | 4.8 | 6.4 | 9.1 | 10.4 |
| 15 | 1/2 | 32 | 33 | 28 | 38 | 6.4 | 7.9 | 10.9 | 13.6 |
| 20 | 3/4 | 37 | 38 | 35 | 44 | 6.4 | 7.9 | 12.7 | 13.9 |
| 25 | 1 | 41 | 43 | 44 | 57 | 9.7 | 11..2 | 14.7 | 17.3 |
| 32 | 1-1/4 | 44 | 46 | 57 | 64 | 9.7 | 11.2 | 17 | 18 |
| 40 | 1-1/2 | 44 | 48 | 64 | 76 | 11.2 | 12.7 | 17.8 | 18.4 |
| 50 | 2 | 48 | 51 | 76 | 92 | 12.7 | 15.7 | 19.0 | 19.2 |
| 65 | 2-1/2 | 60 | 64 | 92 | 108 | 15.7 | 19.0 | 23.6 | 28.9 |
| 80 | 3 | 65 | 68 | 108 | 127 | 19.0 | 22.4 | 25.9 | 30.5 |
| 100 | 4 | 68 | 75 | 140 | 159 | 22.4 | 28.4 | 27.7 | 33.0 |
ASME B16.11 Tablica težine završne kapice s navojem u KG
| NAZIVNA VELIČINA | TEŽINA | ||
| DN | NPS | 3000 | 6000 |
| 6 | 1/8 | 0.03 | / |
| 8 | 1/4 | 0.05 | 0.11 |
| 10 | 3/8 | 0.07 | 0.17 |
| 15 | 1/2 | 0.14 | 0.29 |
| 20 | 3/4 | 0.24 | 0.42 |
| 25 | 1 | 0.41 | 0.76 |
| 32 | 1-1/4 | 0.71 | 0.96 |
| 40 | 1-1/2 | 0.88 | 1.42 |
| 50 | 2 | 1.25 | 2.24 |
| 65 | 2-1/2 | 2.29 | 3.80 |
| 80 | 3 | 3.29 | 5.43 |
| 100 | 4 | 5.65 | 9.26 |
